Материнская плата – печатная плата, являющаяся основой построения модульного устройства (компьютера) и содержащая его основную часть. дополнительные платы называются платами расширений
В качестве основных (несъёмных) частей материнская плата имеет: разъём процессора (ЦПУ), разъёмы оперативной памяти (ОЗУ), микросхемы чипсета (северный мост, южный мост), ПЗУ, контроллеры шин и их слоты расширения, контроллеры и интерфейсы периферийных устройств.
Форм-фактор – стандарт, определяющий размеры, места крепления; расположение интерфейсов шин, портов ввода-вывода, разъёма процессора, слотов ОЗУ, тип разъема для подключения блока питания.
Устаревшими являются форматы Baby-AT; AT; LPX. Современные и массово применяемые форматы: ATX; Mini-ATX; microATX.
Внедряемые форматы: Mini-ITX и Nano-ITX; Pico-ITX; MicroBTX.
Материнская плата с сопряженными устройствами монтируется внутри корпуса с блоком питания и системой охлаждения, формируя в совокупности системный блок компьютера.

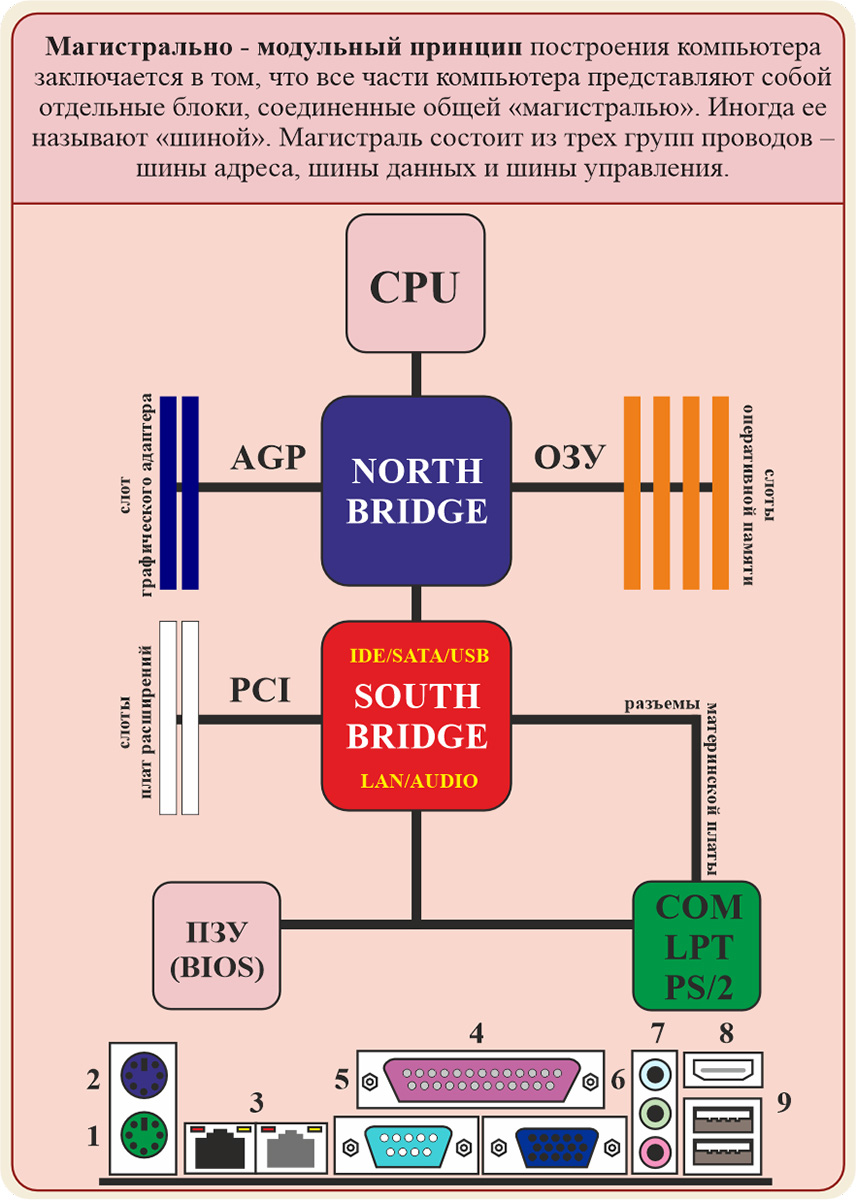

УСТРОЙСТВО МАТЕРИНСКОЙ ПЛАТЫ
Компьютер – устройство или система, способная выполнять заданную, чётко определённую, изменяемую последовательность операций. Компьютерная система – устройство или группа смежных устройств, одно или более из которых, действуя в соответствии с программой, осуществляет автоматизированную обработку данных.
ЗНАЕТЕ ЛИ ВЫ…?
Печатная плата (англ. printed circuit board, PCB, или printed wiring board, PWB) – пластина из диэлектрика, на поверхности и/или в объёме которой сформированы электропроводящие цепи электронной схемы. Печатная плата предназначена для электрического и механического соединения различных электронных компонентов. Компьютерная шина (англ. computer bus) в архитектуре компьютера – подсистема, служащая для передачи данных между функциональными блоками компьютера. По шине данных происходит обмен между центральным процессором, установленными в слоты картами расширения и оперативной памятью компьютера. Процесс обмена данными возможен лишь в том случае, когда известны их отправитель и получатель. Каждый компонент персонального компьютера и каждая ячейка оперативной памяти имеют свой адрес и входят в общее адресное пространство. Для адресации какому-либо устройству служит шина адреса, по которой передается уникальный адрес устройства. Для успешной передачи данных по шине недостаточно установить их на шине данных и задать адрес. Необходим еще ряд служебных сигналов, которые передаются по шине управления компьютера.
